Hitachi L Series



MACHINE CONFIGURATION
Machine Model
ND-2L210E
ND-5L210E

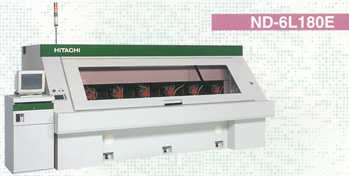

ND-6L180E
ND-6L210E
Number of stations
2
5
6
6
Spindle spacing mm.
(inch)
555
(21.85)
538
(21.18)
475
(18,70)
538
(21.18)
Drill area/station mm.
(inch)
550x690
(21x27)
533x690
(21x27)
470x690
(18x27)
533x690
(21x27)
Axis travel mm.
(inch)
625x690
(24x27)
625x690
(24x27)
625x690
(24x27)
625x690
(24x27)
Tool change
150 (Max. 250)
150 (Max. 250)
150 (Max. 250)
150 (Max. 250)


SPECIFICATIONS
Positioning system: XY split-axis, Brushless AC servo motor
Positioning speed: 50,00Omm/min (1,968 IPM)
Position feedback: 0.0005mrn (.00002inch)
Positioning accuracy: ±0.005mm (±0002inch) glass scale
[Hitachi Measurement Standard]
Feed rate: 101 to 12,70Omm/min (4 to 500IPM)
Retraction rate: 101 to 25,40Omm/min (4 to 1,OOOIPM)
Spindle:
Model H512 15,000 to 125,000min-¹(RPM)
Model H912B 20,000 to 125,000min-¹(RPM)
Model H916A 30,000 to 160,000min-¹(RPM) Option
Drilled hole accuracy: ±0.020mm (±0008inch)
[Hitachi Measurement Standard]
Tool height detector (Patented)
Broken drill bit detector (Option) (Patented)
*Smaller machine with narrow spindle spacing is available.
