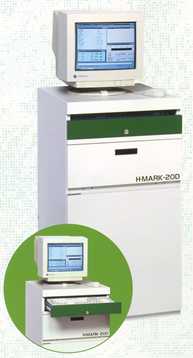

Hitachi Controller CNC H.MARK-20D



CPU control-Full digital servo system
This system combined with the computer-designed mechanical structure achieves low-vibration, high-accuracy and high-speed positioning.


Hardware
CPU: Pentium (Operation part) / 32 bit RISC Processor (Control part)
Memory: 32 M byte (Operation part) 9 M byte (Control part)
Size: (W X D X H) 517 X 570 X 1395mm (20.3" X 22.4" X 54.9")
Floppy disk drive: One 3.5' drives (MS-DOS)
Hard disk drive: 3G byte
Operation: Keyboard, Mouse, LCD display
CRT: 15' color graphic video display
Resolution: 800 X 600
Display colour: 60,000 colour (16 bit high colour)
Servo Control: 15 axes
Interface: RS232C


Software
OS MS-Windows 95 (OPERATION)
PART PROGRAM FORMAT (HITACHI/EXCELLON)
STEP & REPEAT FUNCTION
AREASCAN FUNCTION
REPEAT CYCLE
CANNED CYCLE (SLOT, CIRCLE, TEXT)
PECK DRILLING FUNCTION
ID HOLE FUNCTION
SKIP / REVERSE SKIP FUNCTIONS
TOOL STATUS
SPINDLE STATUS
JOB SCHEDULING (OPTION)
SCALING, ROTATION (OPTION)
OPERATION TRACE (OPTION)


Maintenance Support
Hundreds of operator messages and error messages
Self-diagnostic functions
Machine I/O signal monitor display
Ladder diagram display
System software diagnostic display
System parameter display
Machine maintenance programs
Tel-support (remote diagnostic) service available
SPC data


Design or specifications of CNC H-MARK-20D are subject to change for each machines series.
